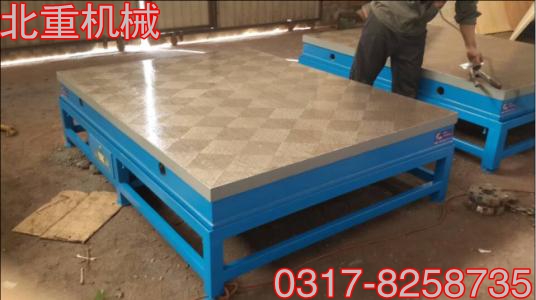

鑄鐵檢驗平臺特點及用途
鑄鐵檢驗平臺又叫鑄鐵檢驗平板可用于工件及精密零部件的精度檢驗和測量等工作，是檢驗機械零件平行度和直線度等形位偏差的測量基準。檢驗平臺采用灰口鑄鐵材料制成，工作面強度為HB170-220。
鑄鐵檢驗平臺是為生產車間或計量部門做精密測量用的基準平面；而劃線平板是為生產中做劃線用的基準平面。 雖然這兩種平板都是基準平面，但是它們的加工方法、平面精度、功能作用是不同的。 專用于涂色法的檢驗平板工作面需刮研；其他用途的檢驗平臺工作面需刮、磨或研；劃線平板工作面見光即可。由此可見，檢驗平板的平面精度高于劃線平板。
鑄鐵檢驗平臺在以涂色法檢測工件平直度或作為檢驗工作的輔助工具實現各種測量時起到了基準定位面作用；劃線平板在劃線工作中起到了基準面作用。
鑄鐵檢驗平臺規格：200×200-2000×4000(特殊規格根據需方圖紙制作或雙方商定生產加工) 。
鑄鐵檢驗平臺用途：適用于各種檢驗工作，精密測量用的基準平面；用于機床機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是不可缺少的基本工具。
鑄鐵檢驗平臺表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少于25點， 鑄鐵檢驗平臺2級不少于20點，3級不少于12點。
鑄鐵檢驗平臺精度：按國家標準計量檢定規程執行，分別為00，0，1，2，3級四個級別。
鑄鐵檢驗平臺材料：高強度鑄鐵HT200-300。
鑄鐵檢驗平臺工作面硬度：HB170-240 。
鑄鐵檢驗平臺表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少于25點，2級不少于20點，3級不少於12點。
鑄鐵檢驗平臺平面度公差
1級 10 12 12 12 12 14 14 16 16 16 18 20 20 24 26 28 32
2級 20 24 24 24 24 28 28 28 32 32 32 36 39 40 48 52 56 64 70 74 88 79
3級 50 60 60 60 60 70 70 70 80 80 80 90 96 100 120 130 140 152 174 184 219 186 237 255 292 308
